50 Ом, монтаж на поверхность печатной платы, заменяемый в полевых условиях, беспаечные разъемы для печатных плат с микроволнами и Fuzz Button (гнездо)

50 Ом, монтаж на поверхность печатной платы, заменяемый в полевых условиях, беспаечные разъемы для печатных плат с микроволнами и Fuzz Button (гнездо)

31-05-2022

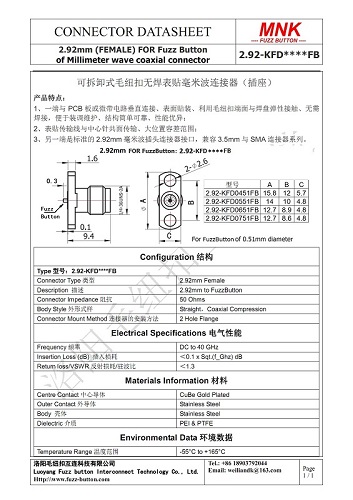

50 Ом, монтаж на поверхность печатной платы, заменяемый в полевых условиях, фланец с 2 отверстиями, беспаечные разъемы для печатных плат с микроволнами и Fuzz Button

Замените беспаечные разъемы для печатных плат Amphenol / SV Microwave LiteTouch

Соединители для печатных плат без пайки

Рабочая полоса пропускания нового высокоскоростного торцевого разъема составляет SMA (постоянный ток-26.5 ГГц), 2.92 мм (постоянный ток-40 ГГц) и 2.4 мм (постоянный ток-50 ГГц).
   С быстрым развитием 5G и других технологий высокоскоростной связи требования к тестированию соответствующих чипов или модулей становятся все более завышенными. В настоящее время в промышленности широко используются беспаечные соединители, чтобы избежать брака дорогостоящей тестовой пластины из-за неудачной сварки соединителя. Новая серия разъемных разъемов для печатных плат с торцевым креплением MMW идеально подходит для приложений SerDes, таких как высокоскоростные сети, облачные серверы и суперкомпьютеры.

Особенности продукта:
      1. Один конец вертикально соединен с печатной платой или микрополосковой схемой, поверхностный монтаж, эластичный контакт между торцом кнопки и контактной площадки, отсутствие сварки, простота установки, регулировки и обслуживания, простая и надежная конструкция, отличная производительность;
      2. Копланарная передача между линией передачи для поверхностного монтажа и центральным штифтом, большой диапазон допуска положения;

3. Другой конец представляет собой стандартный интерфейс 2.92 мм миллиметрового разъема, совместимый с сериями разъемов 3.5 мм и SMA.

Соединители для печатных плат без пайки

Микроволновые беспаечные соединители для печатных плат с Fuzz Button предлагают полную линейку высокочастотных коаксиальных/поверхностных соединителей для печатных плат, которые удовлетворяют отраслевые потребности в высокопроизводительных, высоконадежных беспаечных соединителях для прецизионного монтажа на тонкой подложке. По мере увеличения частот и уменьшения толщины подложек печатных плат стандартные разъемы для компрессионного монтажа без пайки могут привести к нежелательным результатам на тонких (< 0.010") диэлектрические подложки для печатных плат. Микроволновые соединители для печатных плат без пайки с Fuzz Button решают эту проблему, сохраняя соединение без пайки, сохраняя при этом материал платы неповрежденным. Текущие конфигурации включают версии 2.92 мм, 2.4 мм и SMA.

Функции

1. Компрессионное крепление для печатной платы без пайки для быстрой и простой установки (доступно с винтами)

2. Соответствует гибким печатным платам.

3. Неразрушающее взаимодействие с мягкими или тонкими (<0.010 дюйма) диэлектрическими сердечниками.

4. Серия: SMA, 2.92 мм, 2.4 мм и 1.85 мм.

5、Экономичные решения для тестирования

Приложения
